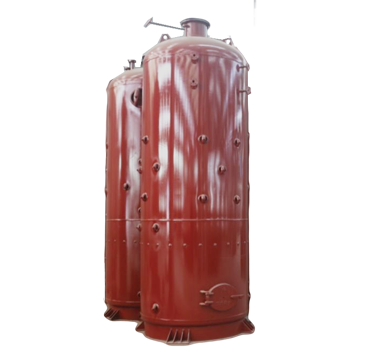

立式燃煤蒸汽锅炉

主要特点：

1、占地面积小，安装维修方便。

2、受热面积大，热效率高。

3、半煤气燃烧，具有消烟除尘功能。

4、升温快，出力大，操作简便。

结构简介：

立式燃煤蒸汽锅炉，由锅壳，封头，炉胆，炉胆顶，U型圈，冲天管等组成，燃烧室布置在炉胆内，用耐火混凝土炉拱将炉膛分为上下两个燃烧室，下部燃烧产生的烟气经耐 火混凝土炉拱上的喉口进入二次燃烧室与上炉门输入的二次风混合后充分燃烧，所产生的高温烟气经炉膛受热面辐射换热后，经环形烟箱再次进行对流换热，最后经烟囱排入大气。

燃煤蒸汽锅炉点火与升压

1. 锅炉点火升温 锅炉点火前的检查和准备工作完毕后 , 即可开始点火。点 火操作因锅炉燃烧设备的不 同而有差异。总的要求是 : 炉温 上升缓慢 , 并尽量使锅炉各部件温度均匀上升。 点火前 , 先打开锅炉的风、烟 道挡板 , 进行自然通风或 启动引风机 ( 风机入口挡板启动前应关闭 , 等 风机启动后再逐渐开启 ), 进行 5min 以上的强制通风 , 以排除烟道中积存的 可燃气体 , 并准备 好足够的木柴和引燃物。 常用燃烧设备的点火程序 :

(1) 手烧炉排的点火 先将木柴和引燃物铺在炉排的前部 , 然后点燃引燃物将 木柴引燃 , 待燃烧旺盛后 , 用人工或抛煤机向 旺火上投抛少 量的煤。煤 燃烧旺盛时 , 将红火逐渐向周围推移 , 直至燃煤 布满全部炉排后 , 逐渐加大 投煤量和加大空气量 , 使燃烧旺 盛起来。

(2) 机械炉排的点火 』先在煤闸板和后拱之间的炉排上铺一层薄煤 , 并在煤上 铺好木柴和引燃物 , 然后启动引风机 , 保持 炉膛负压在 10~ 30Pa 范围内。点燃引燃物及木柴后 , 待木柴燃烧稳定 , 以最 慢的速度转动炉排前进 0.5~1m, 然后停止炉排转动 , 待煤 燃烧旺盛 , 再启动炉排并逐渐加快转动速度 , 增加给煤量 , 启 动 鼓风机 , 并随着燃煤的移动逐段开启各风室的挡板 , 调整 送风量。必要时 , 可从锅炉两侧的看火门进 行拨火 , 将未燃 完的大块木柴拨移到前部 , 直至燃烧正常 ( 燃烧正常时 , 煤应在距离煤闸板 300mm 左右处着火。

2. 点火升温的时间 为防止锅炉局部过热 , 造成膨胀不均匀 , 损坏炉体结构 , 所以锅炉点火升温的时间长短应根据锅炉结 构形式来决定。 一般情况下 , 对于水循环好的 , 水容量不大的、蒸发量为 2t/h 以下的锅炉 , 从冷炉 点火起到升压这段时间 , 不得少于 1.5h, 对于水循环较差、水 容量较大以及蒸发量为 4~10t/h 的锅炉 , 点火升温时间为 3~5h 。

3. 省煤器、再热器、直流锅炉启动分离器的安全阀整定压 力为装设地点工作压力的 1.1 倍。

安全阀启闭压差一般应为整定压力的 4%~7%, 最大不 超过 10%, 当整定压力小于 0.3OMPa 时 , 最大启 闭压差为 0.03Mh 。

其具体要求如下 : 注 :1. 锅炉上必须有一个安全阀 , 按表中较低的整定压力进行整定。对有 过热器的锅炉 , 按较低整定 压力进行整定的安全间 , 必须为过热器 上的安全阀 , 以保证过热器上的安全阀先开启。

2. 表中的工作压力 , 对于脉冲式安全阀系指冲量接出地点的工作压力 , 对于其他类型的安全阀系指安 全阀装置地点的工作压力

1) 安全阀的校验应由法定部门或专业人员 , 一般在锅炉 运行状态下进行调整。调 整安全阀时应事先准备 好工具 , 检 查安全阀及排汽管都应完好 , 正常调整时 , 操作人员应戴好 防护用品 , 防止烫伤和摔 伤 , 还要有专人监视水位。炉 膛火 势须平稳 , 汽压应缓慢上升 , 关设专人向操作人员读报汽压 表指示 数值。有两个以上安全阀的锅炉 , 校验时应逐个进行。 如安全阀动作不灵 , 可做手提试验 , 严禁用于 锤敲击。调整 结束后 , 应再进行一次自动排汽试验。如开启压力 , 回座压 力符合要求 , 即可结束 校验 , 将安全阀铅封或上锁。

2) 安全阀的校验方法 调整弹簧式安全阀时 , 应拆下提升手柄和顶盖 , 用扳手 慢慢拧动调节螺丝 , 当调到规定压力能自动排 汽时就可拧紧固定螺丝。 调整杠杆式安全阀时 , 先拧松重陀的固定螺丝 , 慢慢的 移动重眩 , 当重陀移到规定压力下能自动排汽 就可以拧紧紧 固螺丝。

3) 安全阀调整中 , 要进行一次开启试验、检查安全阀开 启压力是否正确 , 排汽能力是否够。安全阀校 验后应加铅封 或加锁 , 严禁用重物压或用物卡死。

4) 安全阀校验后 , 将整定压力、启闭压力、密封性等检 查情况记录存档。

4. 点火升压注意事项

(1) 点火升温期间 , 要严密监视水位变化情况 , 防止由 于阀门开启位置不当 , 造成泄漏等锅炉缺水事 故或由于上水过多而造成满水故。

(2) 装有省煤器的锅炉应打开旁通烟道或打开直通水箱 的再循环阀。如果省煤器元上述保护装置时 , 可 采取边从锅 炉侧放水 , 边经省煤器向锅炉进水的方法来冷却省煤器。另 外 , 必须控制省煤器的出口水温 低于饱和温度 40 。 C 。

(3) 装有过热器的锅炉必须将过热器出水疏水阀全部打开 , 以防过热器过热烧损。

(4) 升压过程中要注意控制燃烧 , 使其逐渐加强 , 并注意保持稳定。

(5) 蒸汽管道上的阀门开启后 , 为防止受热膨胀后卡住 ,应在全开后再回关半圈。

(6) 升温升压过程中应根据操作规程的要求随时观察及记录各部膨胀指示情况。

安全常识

概述

锅炉是具有高温、高压的热能设备，是特种设备之一，在机关、事业企业及各行各业广泛使用，是危险而又特殊的设备。一旦发生事故，涉及公共安全，将会给国家和人民生命财产造成巨大损失。为了公共安全、人民生命和财产安全，依据国务院《特种设备安全监察条例》，使用锅炉应注意以下全事项：

注意事项

1、锅炉出厂时应当附有“安全技术规范要求的设计文件、产品质量合格证明、安全及使用维修说明、监督检验证明（安全性能监督检验证书）”。 2、锅炉的安装、维修、改造。从事锅炉的安装、维修、改造的单位应当取得省级质量技术监督局颁发的特种设备安装维修资格证书，方可从事锅炉的安装、维修、改造。施工单位在施工前将拟进行安装、维修、改造情况书面告知直辖市或者辖区的特种设备安全监督管理部门，并将开工告知送当地县级质量技术监督局备案，告知后即可施工。 3、锅炉安装、维修、改造的验收。施工完毕后施工单位要向质量技术监督局特种设备检验所申报锅炉的水压试验和安装监检。合格后由质量技术监督局、特种设备检验所、县质量技术监督局参与整体验收。 4、锅炉的注册登记。锅炉验收后，使用单位必须按照《特种设备注册登记与使用管理规则》的规定，填写《锅炉（普查）注册登记表》，到质量技术监督局注册，并申领《特种设备安全使用登记证》。 5、锅炉的运行。锅炉运行必须由经培训合格，取得《特种设备作业人员证》的持证人员操作，使用中必须严格遵守操作规程和八项制度、六项记录。 6、锅炉的检验。锅炉每年进行一次定期检验，未经安全定期检验的锅炉不得使用。锅炉的安全附件安全阀每年定期检验一次，压力表每半年检定一次，未经定期检验的安全附件不得使用。 7、严禁将常压锅炉安装为承压锅炉使用。严禁使用水位计、安全阀、压力表三大安全附件不全的锅炉。
