燃油燃气导热油炉

产品介绍
YY(Q)W型燃油燃气导热油炉是一种新型的供热设备,以油或气做燃料,以导热油为传导介质,利用循环油泵,强制导热油进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有低温、高压的工

容量:240KW-7000KW
燃料:天然气、城市煤气、焦炉煤气、轻油、棕榈油
应用领域:

产品介绍
YY(Q)W型燃油燃气导热油炉是一种新型的供热设备,以油或气做燃料,以导热油为传导介质,利用循环油泵,强制导热油进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有低温、高压的工作特性。另外,它还可以根据客户要求,同时输出两种或更多不同温度的导热油,因此,被广泛的应用于石油、化工、纺织、印染、塑料、食品等行业,并得到广大客户的一致信赖与认可。

  YY(Q)W型燃油燃气导热油炉采用卧式三回程结构,受热面主要由内盘管组成的辐射受热面和中、外盘管与内盘管组成的对流受热面组成,结构非常紧凑。燃料在燃烧室内燃烧并放热,受热面吸收大部分热量后,烟气进入对流受热面并进行换热,最后由引风机将烟气送至烟囱直至排入大气。此锅炉的系统利用率高,运行维修方便,控制系统完善,而且节能、环保、安全,是目前理想供热设备的首选。

性能特点

该锅炉采用先进的控制系统对介质进行控制工作,热效率高,维修方便。
锅炉结构紧凑,节约了占地面积。
集自动检测、控制、连锁报警提示于一体,锅炉运行无需值守,节省了人力。
炉膛尺寸与燃烧的火焰相匹配,辐射换热率高。
加热系统简单,不需要水处理设备,减少了投资。
采用盘管结构,受热面充足,热效率高。
安装方便,只要本体和燃烧室合拢即可。
锅炉尾部设置的有空气预热器,大大提高了锅炉的效率。
供热高达300℃以上,一般工作压力在1MPa以下,使得锅炉运行安全可靠。
辐射盘管的直径、长度与配型燃烧器的火焰相适应,保证了盘管的可靠工作和充分冷却。

系统图

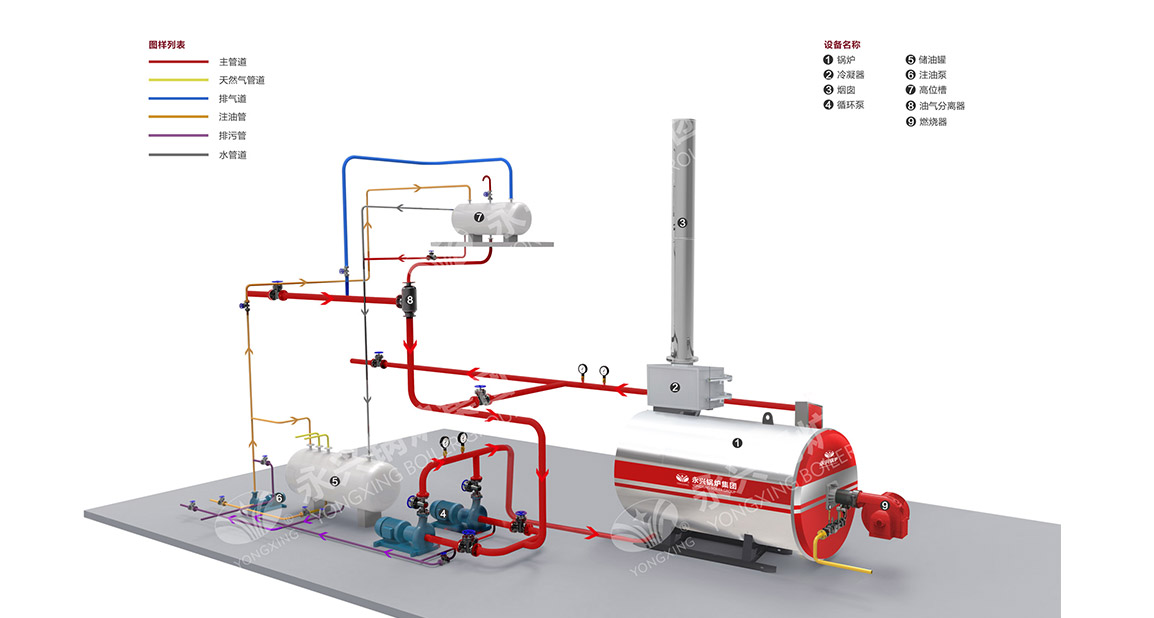

YY(Q)W型燃油燃气导热油炉系统图





左右滑动查看全部参数

型号规格 额定热功率
(x104kcal/h)
额定工作压力
(Mpa)
最高工作温度
(℃)
设计效率
(%)
介质循环量
(M3/h)
受热面积
(M2)
设计
燃料
炉内介质容量
(M3)
最大运输重量
(Kg)
最大运输尺寸
(MM)
YY(Q)W-240-Y(Q) 20 0.8/1.0 300/320 94 16.6 19 油/气 0.12 2110 1800x1100x2200
YY(Q)W-350-Y(Q) 30 28.1 23 0.25 2580 2100x1400x2450
YY(Q)W-500-Y(Q) 40 32.5 35 0.31 3141 2710x1540x2230
YY(Q)W-700-Y(Q) 60 45 39 0.36 4053 3130x1540x2230
YY(Q)W-1000-Y(Q) 80 55 45 0.49 4382 3200x1800x2210
YY(Q)W-1200-Y(Q) 100 64 56 0.61 5209 3400x2150x2200
YY(Q)W-1400-Y(Q) 120 77 104 1.05 6400 4605x2070x2670
YY(Q)W-1900-Y(Q) 160 82 109 1.4 9000 4490x1975x2600
YY(Q)W-2100-Y(Q) 180 108 118 1.6 9156 4950x2000x2700
YY(Q)W-2400-Y(Q) 200 128 129 1.8 10000 5300x2080x2750
YY(Q)W-3000-Y(Q) 250 161 210 2.2 13000 5600x2170x2800
YY(Q)W-3500-Y(Q) 300 225 244 2.75 14000 5800x2310x2850
YY(Q)W-4200-Y(Q) 360 256 280 2.92 15000 6010x2800x2750
YY(Q)W-5000-Y(Q) 400 290 310 3.05 16600 6600x2900x2860
YY(Q)W-6000-Y(Q) 500 355 389 3.33 21550 7400x3100x3000
YY(Q)W-7000-Y(Q) 600 408 469 3.69 28400 8000x3400x3150
